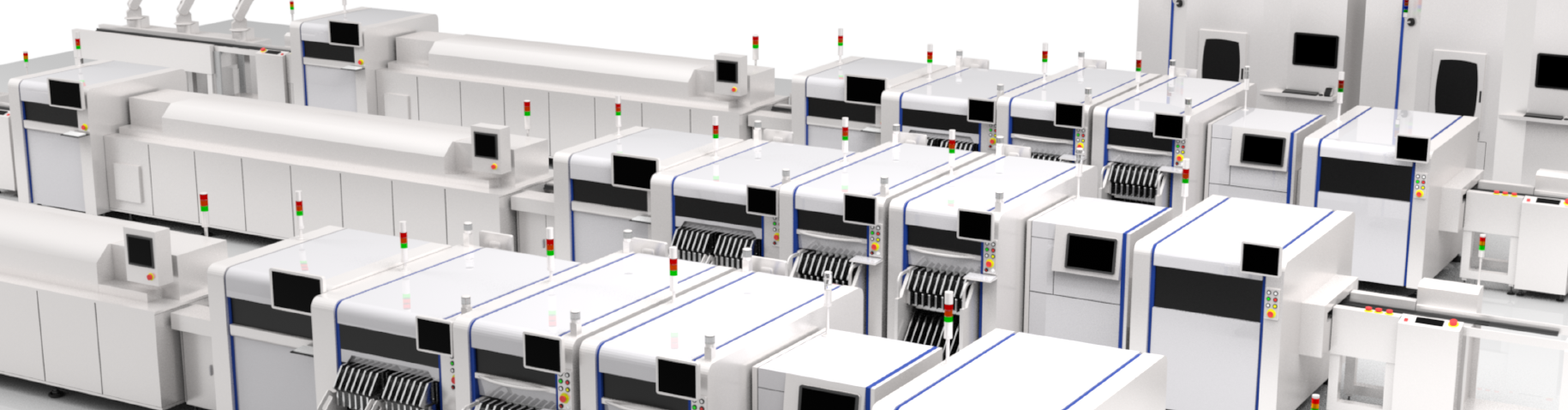

示范生产线介绍

介绍解决顾客课题的示范生产线。

科电表面贴装技术部(ESE SMT)的使命,不仅仅是向电子行业用户提供贴片和相关设备,我们热衷于使用户获得更多的增值收益。秉持“物尽其用”理念,根据不同产品特性和生产条件,设计打造各种体量的贴片生产线。

科电应用案例导航

科电应用案例: 安防电子

行业

安防电子

应用案例分析

  • 建议YSM10配固定相机,YSM10配ATS
  • 由于安防电子产品元件少,种类多,拼板多的特征,考虑到贴片效率因数,而用YSM20+YSM10比较适合,建议客户生产的时候使用正反面一起贴装的工艺提升效率。

配置建议

配置 生产速度(CPH)
YSM20R + YSM10 55,000 ~ 60,000 CPH
YSM20R + YSM20R 70,000 ~ 75,000 CPH

引进产品

YSM20R  YSM10

示范生产线

产品细节

产品名称

安防电子

基板尺寸(mm)

210*215*1.6

夹具尺寸(mm)

无夹具

元器件种类

50 ~ 70

元器件数量(pcs)

250 ~ 500

拼板(pcs)

1

科电应用案例: 家用电器(DVD)

行业

家用电器(DVD)

应用案例分析

  • 建议增加拼板数量,以增加贴片点数,但不是拼板越多越好.拼板越多,头的移动距离越大

配置建议

配置 生产速度(CPH)
YSM20R+ YSM10(相机) 50,000 ~ 65,000 CPH
YSM20R + YSM20R + YSM10(相机) 100,000 ~ 110,000 CPH
YSM40R+ YSM10(相机) 130,000 ~ 150,000 CPH

引进产品

YSM40R  YSM20R  YSM10

示范生产线

产品细节

产品名称

DVD机顶盒

基板尺寸(mm)

230*165*1.2

夹具尺寸(mm)

无夹具

元器件种类

50 ~ 60

元器件数量(pcs)

300 ~ 1500

拼板(pcs)

1 ~ 6

科电应用案例: 车载产品(线路板)

行业

车载产品(线路板)

应用案例分析

  • 机器配置时需要考虑元件高度因数
  • 如果生产线有YSM40R设备,客户需考虑印刷机及回流焊机的生产能力是否满足要求
  • 如果生产线配置了40R或YSM20双轨机器,则需考虑移载机和双轨接驳台的配置问题

配置建议

配置 生产速度(CPH)
YSM20R+ YSM10(相机+ATS) 58,000 ~ 62,000 CPH
YSM20R + YSM20R + YSM10(相机+ATS) 90,000 ~ 100,000 CPH
YSM40R+ YSM10(相机+ATS) 125,000 ~ 130,000 CPH

引进产品

YSM40R  YSM20R  YSM10

示范生产线

产品细节

产品名称

模块线路板

基板尺寸(mm)

150*153*1.2

夹具尺寸(mm)

无夹具

元器件种类

45 ~ 60

元器件数量(pcs)

800 ~ 2500

拼板(pcs)

1 ~ 20

科电应用案例: 移动设备(电池)

行业

移动设备(电池)

应用案例分析

  • 根据YAMAHA贴片头数量特点,建议拼板数量是10的倍数
  • 配固定相机是因为有一些特殊元件(镍片)用扫描相机识别出现不稳定问题
  • 建议配置31系列吸嘴因313吸嘴比302吸嘴吸力更强,适合镍片及SOTIC贴装
  • 可以给客户强调我们机器之间的坏版传送功能,包括和SPI之间的共享坏板数据

配置建议

配置 生产速度(CPH)
YSM10(相机) 20,000 ~ 23,000 CPH
YSM20R + YSM10(相机) 60,000 ~ 64,000 CPH
YSM20R(相机) 38,000 ~ 42,000 CPH

引进产品

YSM20R  YSM10

示范生产线

产品细节

产品名称

电池保护板

基板尺寸(mm)

114*123*0.4

夹具尺寸(mm)

无夹具

元器件种类

5 ~ 8

元器件数量(pcs)

200 ~ 1000

拼板(pcs)

20 ~ 80

科电应用案例: 显示照明(LED)

行业

显示照明(LED)

应用案例分析

  • 以上户外屏采用—”无规律全散贴装方案”方式生产
  • 以上产能数据是”无规律全散贴装方案”之下收集
  • 以上产能结果, 最终视乎客户产品实际情况作准

配置建议

配置 生产速度(CPH)
YSM40R 155,000 CPH +/-5%
YSM40R*2 310,000 CPH +/-5%
YSM40R*3 465,000 CPH +/-5%

引进产品

YSM40R

示范生产线

产品细节

产品名称

LED屏

基板尺寸(mm)

152*172*2.0

夹具尺寸(mm)

205*225*3.0

元器种类

1

元器件数量(pcs)

10000 ~ 35000

拼板(pcs)

1

科电应用案例: EMS加工

行业

EMS加工

应用案例分析

  • YSM10配置自动托盘机和高精度大器件识别相机
  • 灵活应对:器件种类多,器件尺寸范围广,频繁切换产品的中小批量生产

配置建议

配置 生产速度(CPH)
YSM20R(PV) + YSM10(ATS) 50,000 ~ 60,000 CPH

引进产品

YSM20R  YSM10

示范生产线

产品细节

产品名称

OEM、EMS加工

基板尺寸(mm)

460*510

夹具尺寸(mm)

无夹具

元器件种类

100 ~ 180

元器件数量(pcs)

300 ~ 1000

拼板(pcs)

1 ~ 8
