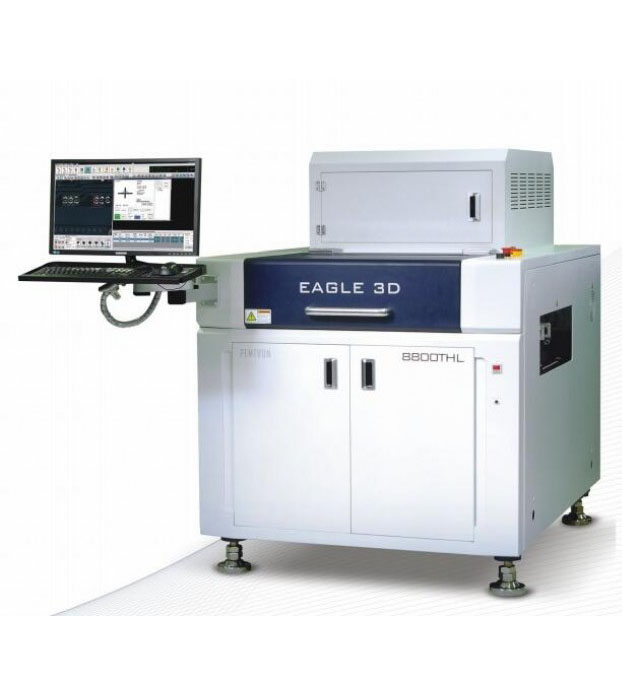

3D THT全自动光学检测系统
- 设备名称：3D THT全自动光学检测系统
- 设备型号：EAGLE 3D 8800TH
- 设备品牌：韩国奔创
主要特点
技术特点
1、底部相机结构台架结构可保证相机头在X/Y方向直接移动
2、强大的真彩色3D和请精准的检测结果
3、编程容易 (自动教学功能)
- THT插件引脚 标准库应用
- 用户友好界面，自动教学
- 先进的3D图像处理技术能够精确识别和测量任何几何形态的元件
-
自动更新到标准元件库内，编程简单，调试快速
- 应用于插件引脚检测的特殊算法
-
用户可以自由使用已经存在的不同算法进行编程，且TH系列可以使用下图所示的特殊算法针对Pin进行检测。
基本规格/说明
PEMTRON EAGLE 3D 8800TH 3D AOI相机头位于底部以检测Through Hole，通过大量实践已证明此系统为超稳定、可靠的检测平台。
| 设备型号 | EAGLE 3D 8800TH 3D-AOI 全自动光学检查设备 | |
| 2D/3D 检测算法 | 2D: 视觉检测算法 3D: PMP 相位偏移 (莫尔条纹技术) | |
| 相机 | 9百万像素 | |
| 分辨率 | 10um | 15um |
| 检查速度 | 18cm/Sec | 40.05cm/Sec |
| 视野(FOV) | 30x30mm | 45x45mm |
| 高度 | 0 ~ 5.5mm | |
| 基板尺寸 | 50x50mm ~ 330x330 mm | |
| 基板上下净高 | 上方：120mm /下方：100 mm | |
| 设备电源 | 单相交流 220-240V AC，50/60 Hz | |
| 设备尺寸 | W1,130xD1,385xH1,615mm | |
| 设备重量 | 约 820 kg | |
