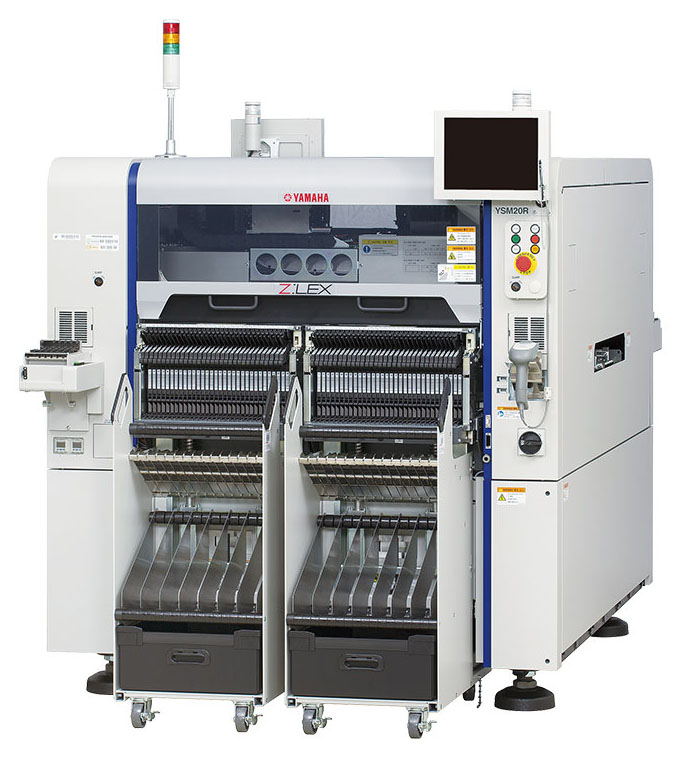

高效率模组化贴片机
- 设备名称：高效率模组化贴片机
- 设备型号：YSM20R(PV)
- 设备品牌：YAMAHA
主要特点
- 单头解决方案:灵活和高速兼备，小元件和大芯片均可对应无需换头，生产线组合长短皆宜。
- 超高速贴片能力: 95,000 CPH(注：YAMAHA最优化条件下测试).
- 灵活的贴片头可选择配置即满足了客户对高效率和低成本生产的需要.
- 触屏方式使操作更方便和高效.
- 高速智能化识别功能使编程和元件参数的设置更快速.
基本规格/说明
| 贴片头 | HM:高速贴片头; FM:灵活的多功能贴片头 |
| 贴片杆数 | HM: 10; FM: 5 |
| 贴片精度 | ±0.035mm(±0.025mm)Cpk≥1.0(3σ) |
| 贴片速度 | 95,000CPH(两组贴装头，最优条件下) |
| 贴装元件范围 |
HM: 0201 ～ W55 × L100mm、高15mm以下 ※关于0201元件的贴装，请另行咨询 |
| FM: 03015 ～55mm L100mm,高度28mm以内 | |
| PCB 尺寸 |
传送1张基板时 ： L810 × W490 ～ L50 × W50 传送2张基板时 ： L380 × W490 ～ L50 × W50 |
| 最大装载喂料器数 |
固定送料器架：最多140个（以8mm料带换算） 一次性换料车：最多128个（以8mm料带换算） 自动托盘供料器：30层（固定式：装有sATS30时、最多）、10层（料车式：装有cATS10时、最多） |
| 电源 | 3相 交流 200/208/220/240/380/400/416V±10% 50/60Hz |
| 气压 | 0.45Mpa 以上, 干净，清洁 |
| 外观尺寸 | L1,374 x W1,843 x H1,445mm |
| 重量 | Approx. 1,800千克 |
