高效模块贴片机
Yamaha

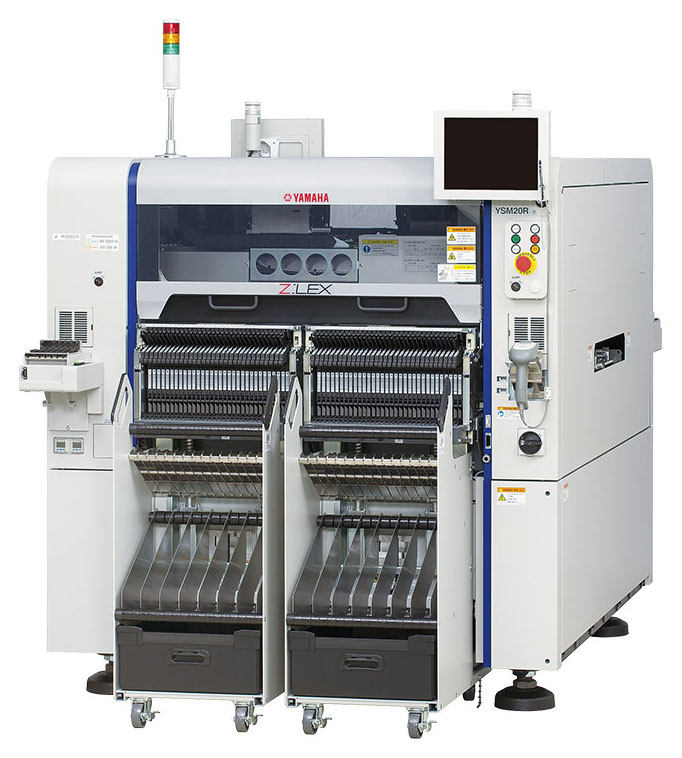

高效模块贴片机

  • 设备名称:高效模块贴片机
  • 设备型号:YSM20WR
  • 设备品牌:YAMAHA

主要特点

  • 高速通用一体化贴装头,产能可达81,000 CPH(雅马哈最佳条件下).
  • 可广泛贴装各种元件,元件范围从0201(公制)到W55 x L100毫米.
  • 触摸屏使操作更方便和高效.
  • 智能识别系统缩短了特殊异型元件的识别时间,提高了编程效率

基本规格/说明

贴片头 HM10: 高速贴装头; FM5:多功能贴装头
贴装精度 ±0.035mm(±0.025mm)Cpk≥1.0(3σ)
贴片速度 81,000CPH(2HM头,雅马哈最优条件下)
元件范围 HM: 0201 to W55 x L100mm,高度:15毫米以内
FM: 03015 to W55 x L100mm,高度:28毫米以内
PCB 尺寸

双轨机型
Note 1 宽度相同的基板: L810 x W356 to L50 x W50
   不同宽度的基板: 支持最大L810 x W662
Note 2 宽度相同的基板: L810 x W280 to L50 x W500
   不同宽度的基板: 支持最大L810 x W510

Note 1:1-4轨道间传送带距离787mm规格

Note 2:1-4轨道间传送带距离630mm规格

飞达数量 固定送料器架:最多140个(以8mm料带换算)
一次性换料车:最多128个(以8mm料带换算)
自动托盘供料器:30层(固定式:装有sATS30时、最多)、10层(料车式:装有cATS10时、最多)
电源规格 3相交流 200/208/220/240/380/400/416V±10% 50/60Hz
气源供给 0.45兆帕以上, 清洁干燥
外形尺寸 L1,374 x W2,110 x H1,445毫米
主体重量 约 2,500公斤
