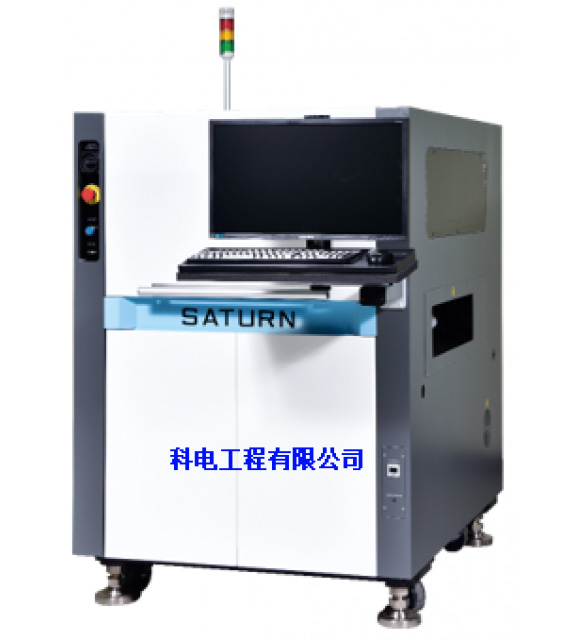

在线式彩色3D锡膏检测机
Pemtron

在线式彩色3D锡膏检测机

  • 设备名称:在线式彩色3D锡膏检测机
  • 设备型号:SATURN
  • 设备品牌:韩国奔创

主要特点

关键技术优势
  • 快速性 – 双投射3D莫尔条纹成像
  • 信赖性 – 2D+3D检测,有效避免阴影效应
  • 正确性 – 自动修正板弯现象
  • 精密性 – 高精度线性马达
  • 尖端性 – 真彩色3D立体图像
  • 便利性 – 标准锡膏检测库设计,编程只需要5分钟
先进的高速度检测和测量技术
1、双投射3D检测
  • 标配双投射3D 莫尔条纹成像系统,有效消除了阴影效应的影响,并以高性能的相机提供高质量的3D图像,保证高精度和高速检测。
  • 针对半导体等高端应用,设备可选配4个3D投射,满足高精尖产品检测的需要。

2、真彩色 3D 立体图像
  • 常规的SPI只能计算丝印以上部分的高度,Pemtron利用专利的ColorXY技术,可轻易区分铜箔、绿油和锡膏,从而精准地找到零基准面,可检测40um以下的高度。
  • Pemtron SPI能输出真彩色3D 图像,可以360°任意旋转和缩放,使操作员更容易看到清晰的锡膏画面和细节,避免了反复在显微镜下确认实物的麻烦。

3、高精度线性马达
  • X/Y 轴均配置线性马达,可达到±3um的运动精度。

4、标准SPI锡膏检测库
  • 依照AOI元件库经验,Pemtron在业内首先引入SPI锡膏检测库,使SPI检测参数标准化,实现所有程序参数统一化管理。新程序制作时,只需一键操作,即可完成所有焊盘参数的设置,减少编程和换产时间,提高参数设置的精准性。
5、强大的SPC功能
  • SPC系统可对不良数据及生产情况进行分析,确保生产过程中的问题一目了然。独特的SPC实时监控功能,可以实时监控生产过程中产品的X-BAR、R-BAR、CP、CPK,当制程出现偏离时系统会弹出报警信息窗口。
  • SPC数据报告可以输出pdf、excel、word和image图片,用户可按照需要保存。

6、实时监控和质量管控方案

基本规格/说明
